Purpose-built containers

目的別容器

 3

DTF3 Purpose-built containers

鏡板容器（へルール接続型）目的別容器

鏡板容器

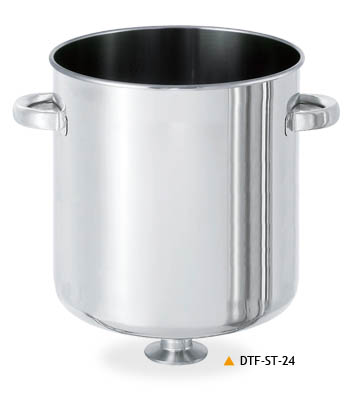

へルール接続の鏡板容器

設備や大型容器等に容器底部のヘルールと接続して原料投入容器として使用できるステンレス容器です。

容器底面が鏡板形状になっています。

カスタム容器
標準仕様をベースに高さの変更、ノズルの取付などご使用条件に応じたカスタマイズが可能です。
コンビネーション容器
攪拌機、ポンプ、ヒーター、温度計等の機器と組み合わせる事により様々な工程でご使用いただけます。

●容量：4L～35L

●材質：SUS304 , SUS316L

●表面仕上げ：内外面バフ研磨

●密閉タイプガスケット：シリコンゴム

○オプションガスケット：NBR・EPDM・ CR・ FKM

●蓋タイプ　用途に合わせて3タイプから選択できます。

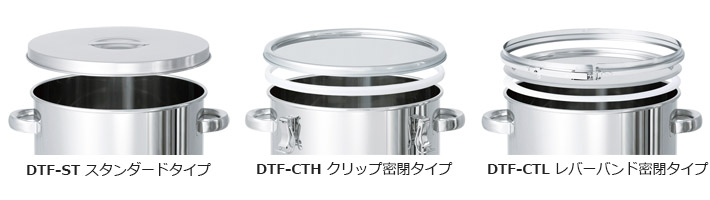

鏡板容器の蓋

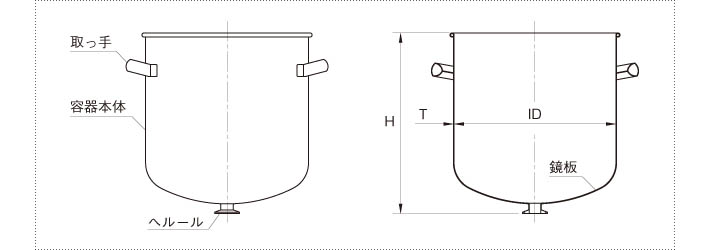

鏡板容器の製品仕様図

ラインナップ（仕様・標準価格・納期）型式をクリックするとPDF図面が表示されます

DTF-ST スタンダードタイプ

鏡板容器スタンダードタイプ
型式 容量 ID H T へルール 標準価格（円） 納期
（L） （mm） （mm） （mm） サイズ SUS304 SUS316L （日）
DTF-ST-18 4 180 220 1.2 1S 81,400 102,000 30
DTF-ST-21 7 210 270 1.2 1S 86,400 108,000 30
DTF-ST-24 10 240 290 1.2 1.5S 90,400 113,000 30
DTF-ST-27 15 270 335 1.2 1.5S 93,600 117,000 30
DTF-ST-30 20 300 355 1.2 2S 89,600 112,000 30
DTF-ST-33 25 330 370 1.2 2S 93,600 117,000 30
DTF-ST-36 35 360 420 1.2 2S 102,000 127,000 30

DTF-CTH クリップ密閉タイプ

鏡板容器クリップ密閉タイプ
型式 容量 ID H T へルール 標準価格（円） 納期
（L） （mm） （mm） （mm） サイズ SUS304 SUS316L （日）
DTF-CTH-18 4 180 220 1.2 1S 90,000 113,000 30
DTF-CTH-21 7 210 270 1.2 1S 97,600 122,000 30
DTF-CTH-24 10 240 290 1.2 1.5S 104,000 130,000 30
DTF-CTH-27 15 270 335 1.2 1.5S 10,9000 136,000 30
DTF-CTH-30 20 300 355 1.2 2S 105,000 131,000 30
DTF-CTH-33 25 330 370 1.2 2S 109,000 136,000 30
DTF-CTH-36 35 360 420 1.2 2S 117,000 146,000 30

DTF-CTL レバーバンド密閉タイプ

鏡板容器レバーバンド密閉タイプ
型式 容量 ID H T へルール 標準価格（円） 納期
（L） （mm） （mm） （mm） サイズ SUS304 SUS316L （日）
DTF-CTL-24 10 240 290 1.2 1.5S 108,000 135,000 30
DTF-CTL-27 15 270 335 1.2 1.5S 112,000 140,000 30
DTF-CTL-30 20 300 355 1.2 2S 108,000 135,000 30
DTF-CTL-33 25 330 370 1.2 2S 112,000 140,000 30
DTF-CTL-36 35 360 420 1.2 2S 120,000 150,000 30

■製品シリーズについて

・三広アステック：シリーズ企画・設計

■価格について

・標準価格は、税抜き価格です。

・標準価格（@）は、都度お見積です。

■納期について

・DTF鏡板容器（接続型）は、受注生産品です。

・表記の納期は目安であり、ご注文数量や仕様変更等によって前後することがございます。

■販売価格と納期につきまして、詳しくはお問合せください。

■関連製品：

・目的別容器 > HTFホッパー容器

・ジャケット容器 > DTFJジャケット型鏡板容器
