DTBV 脚付鏡板容器タンク底ボールバルブ｜高排出性・撹拌対応ステンレス容器

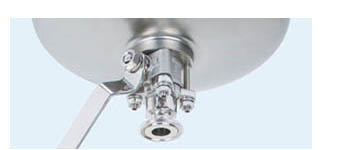

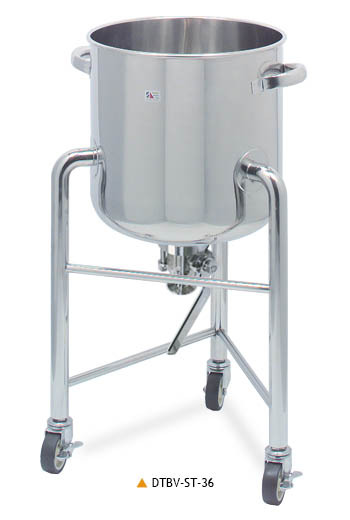

タンク底にボールバルブを直接設けた、脚付鏡板ステンレス容器です。
ノズル部にパイプを設けない設計により、従来のヘルール仕様と比べて内容液の排出性が向上。
底部の鏡板構造はデッドスペースを抑え、攪拌機との併用にも適しています。

内面は、極めてデッドスペースの少ないサニタリー構造。

標準仕様をベースに、使用環境や目的に応じて高さ変更やノズルの取付など柔軟なカスタマイズに対応します。

攪拌機、ポンプ、ヒーター、センサーなどの機器と組み合わせることで、多様な工程・プロセスへの対応が可能です。

マウント型攪拌ユニット容器

クランプ型攪拌ユニット容器

●容量：20L～1000L

●材質：SUS304 , SUS316L

●表面仕上げ：内外面バフ研磨

●密閉タイプガスケット：シリコンゴム

●オプションガスケット：NBR・EPDM・ CR・ FKM

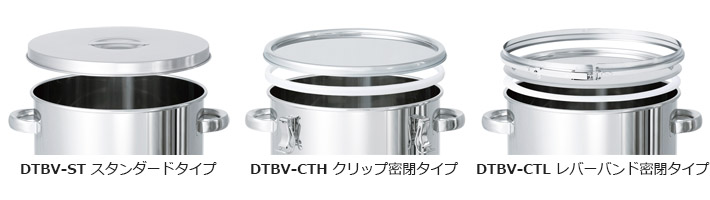

●蓋の仕様は、用途に合わせて3タイプから選択できます。

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。

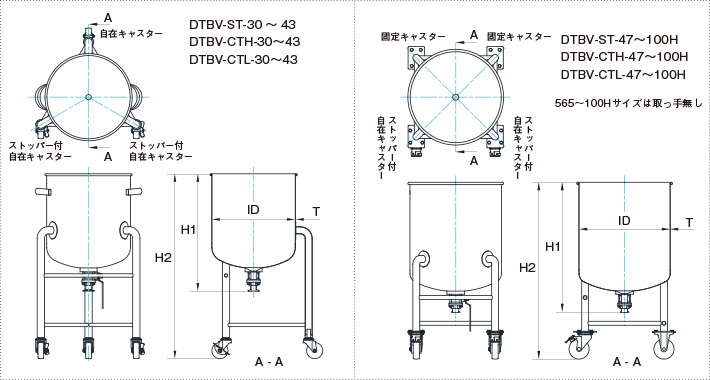

型式	容量	ID	H1	H2	T	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	サイズ	304	316L	（日）
DTBV-ST-30	20	300	409	750	1.2	15A	454,000	492,000	30
DTBV-ST-33	25	330	429	770	1.2	15A	467,000	506,000	30
DTBV-ST-36	35	360	506	820	1.2	1S	486,000	527,000	30
DTBV-ST-39	45	387	546	860	1.2	1S	498,000	540,000	30
DTBV-ST-43	60	430	586	900	1.2	1S	512,000	557,000	30
DTBV-ST-47	80	470	636	950	1.5	1S	565,000	615,000	30
DTBV-ST-47H	100	470	756	1070	1.5	1S	576,000	626,000	30
DTBV-ST-565	150	565	809	1100	1.5	1.5S	725,000	792,000	30
DTBV-ST-565H	200	565	1009	1300	1.5	1.5S	736,000	805,000	30
DTBV-ST-635	300	635	1180	1470	1.5	1.5S	982,000	1,084,000	30
DTBV-ST-77	400	770	1104	1370	2.0	2S	1,420,000	1,569,000	30
DTBV-ST-77H	500	770	1334	1600	2.0	2S	1,475,000	1,632,000	30
DTBV-ST-100	750	1000	1234	1500	2.0	2S	1,761,000	1,997,000	30
DTBV-ST-100H	1000	1000	1554	1820	2.0	2S	1,841,000	2,102,000	30

横にスクロールできます →

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID	H1	H2	T	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	サイズ	304	316L	（日）
DTBV-CTH-30	20	300	409	750	1.2	15A	471,000	510,000	30
DTBV-CTH-33	25	330	429	770	1.2	15A	483,000	525,000	30
DTBV-CTH-36	35	360	506	820	1.2	1S	500,000	543,000	30
DTBV-CTH-39	45	387	546	860	1.2	1S	513,000	557,000	30
DTBV-CTH-43	60	430	586	900	1.2	1S	527,000	573,000	30
DTBV-CTH-47	80	470	636	950	1.5	1S	604,000	658,000	30
DTBV-CTH-47H	100	470	756	1070	1.5	1S	614,000	670,000	30
DTBV-CTH-565	150	565	809	1100	1.5	1.5S	775,000	850,000	30
DTBV-CTH-565H	200	565	1009	1300	1.5	1.5S	787,000	863,000	30
DTBV-CTH-635	300	635	1180	1470	1.5	1.5S	1,029,000	1,137,000	30
DTBV-CTH-77	400	770	1104	1370	2.0	2S	1,474,000	1,632,000	30
DTBV-CTH-77H	500	770	1334	1600	2.0	2S	1,529,000	1,695,000	30
DTBV-CTH-100	750	1000	1234	1500	2.0	2S	1,821,000	2,075,000	30
DTBV-CTH-100H	1000	1000	1554	1820	2.0	2S	1,902,000	2,180,000	30

横にスクロールできます →

型式をクリックするとPDF図面が表示されます。

標準価格をクリックするとオンラインストアに移動します。
型式	容量	ID	H1	H2	T	バルブ	標準価格（円）		納期
型式	（L）	（mm）	（mm）	（mm）	（mm）	サイズ	304	316L	（日）
DTBV-CTL-30	20	300	409	750	1.2	15A	474,000	514,000	30
DTBV-CTL-33	25	330	429	770	1.2	15A	487,000	529,000	30
DTBV-CTL-36	35	360	506	820	1.2	1S	515,000	559,000	30
DTBV-CTL-39	45	387	546	860	1.2	1S	527,000	573,000	30
DTBV-CTL-43	60	430	586	900	1.2	1S	541,000	589,000	30
DTBV-CTL-47	80	470	636	950	1.5	1S	621,000	678,000	30
DTBV-CTL-47H	100	470	756	1070	1.5	1S	631,000	690,000	30
DTBV-CTL-565	150	565	809	1100	1.5	1.5S	799,000	878,000	30
DTBV-CTL-565H	200	565	1009	1300	1.5	1.5S	811,000	891,000	30
DTBV-CTL-635	300	635	1180	1470	1.5	1.5S	1,052,000	1,164,000	30
DTBV-CTL-77	400	770	1104	1370	2.0	2S	1,477,000	1,634,000	30
DTBV-CTL-77H	500	770	1334	1600	2.0	2S	1,532,000	1,697,000	30
DTBV-CTL-100	750	1000	1234	1500	2.0	2S	1,823,000	2,077,000	30
DTBV-CTL-100H	1000	1000	1554	1820	2.0	2S	1,904,000	2,183,000	30
