Sanitary flexible hose
サニタリーフレキシブルホース

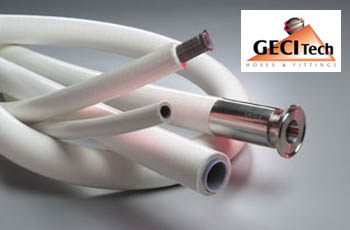

SILFLONSanitary flexible hose
スムースPTFEホース “シルフロン”サニタリーフレキシブルホース
○製薬・食品・飲料・化粧品・化成品などの送液・蒸気ラインに最適です。
○FDA21 CFR177.1550に適合しています。
○使用温度範囲が広くなっています。
○外装はシリコンゴムですから、きれいに手洗いが可能です。
○最長6mまで製作可能です。
ホース仕様
●接液部材質：PTFE
●補強材：ステンレスブレード（ND13～25はステンレスワイヤーも使用）
●外装表面：シリコン
●蒸気滅菌時圧力： 1.4MPa以下
●使用温度範囲：－75℃～230℃
●最高使用温度：250℃
継手（両端部）
●継手仕様： NRS圧着継手（標準）
●標準継手：ISO8A～1Sへルール、3A規格1/2"～3/4"
●材質：SUS316L相当（標準）
ホース両端部は、標準のヘルール以外の規格でも製作可能です（NRS圧着継手のSMS、DIN、RJT、IDFナット、カムロック等）。
90°エルボ、異径レデューサー継手などもございます。
■SILFLON には、NRS圧着継手（標準）が装着できます。
・NRS圧着継手（標準）
NRS圧着継手は、ノンリテンションシステムの略称で、液溜まりのない構造です。ホース抜け防止や漏れのないシールが可能です。
| ホース 呼び径 ND |
標準継手 へルール サイズ |
ホース 内径 （mm） |
ホース 外径 （mm） |
使用圧力 （MPa） |
破裂圧力 （MPa） |
曲率半径 （mm） |
| 6 | （3A規格1/2"・8 A） | 6.35 | 14.80 | 12.0 | 24.0 | 38 |
| 8 | － | 7.92 | 16.30 | 10.0 | 20.0 | 102 |
| 10 | 8 A 標準（3A規格1/2"） | 9.52 | 18.00 | 9.0 | 18.0 | 64 |
| 13 | 10 A 標準 | 12.70 | 25.50 | 6.8 | 14.0 | 89 |
| 16 | 15 A 標準（3A規格3/4"・1 S） | 15.90 | 28.00 | 6.0 | 12.0 | 114 |
| 19 | （3A規格3/4"・1 S） | 19.20 | 31.00 | 5.0 | 10.0 | 146 |
| 25 | 1 S 標準 | 25.40 | 38.00 | 4.0 | 8.0 | 254 |
■価格について
・ホースの長さ・本数、継手の種類、継手の表面仕上げにより異なりますので、都度お見積いたします。
■納期について
・ホースの呼び径によって国内在庫の有無が異なりますのでお問い合わせください。
・国内在庫品の場合は、7～14日。非在庫品は、約30日です。
■販売価格と納期につきまして、詳しくはお問合せください。
