Sanitary flexible hose
サニタリーフレキシブルホース

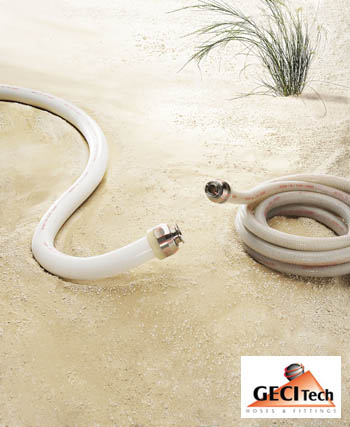

GSI 75 NT / NTPSanitary flexible hose
シリコンホース “ジーエスアイ 75 NT・NTP”サニタリーフレキシブルホース
○製薬・食品・飲料・化粧品・化学品など、あらゆるクリーンな分野で使用することができます。
○FDA 21CFR177.2600に適合したNT（白）とUSP class Ⅵに適合したNTP（半透明）があります。
ホース仕様
●接液部材質：シリコン
●補強材：補強ブレード繊維、ステンレスワイヤー
●使用温度範囲：－60℃～180℃
蒸気滅菌時 0.2MPa・60分以内
●減圧使用：バキューム90％
継手（両端部）
●継手仕様： NRS圧着継手（標準）、MSP再利用継手
● NRS圧着継手：ISO8Ａ～4Sへルール、3A規格1/2"～3/4"
● MSP再利用継手：ISO15Ａ～2Sへルール、3A規格3/4"
●材質：SUS316L相当（標準）
ホース両端部は、標準のヘルール以外の規格でも製作可能です（NRS圧着継手のSMS、DIN、RJT、IDFナット、カムロック等）。
90°エルボ、異径レデューサー継手などもございます。
■GSI 75 NT/NTP には、NRS圧着継手（標準）とMSP再利用継手が装着できます。

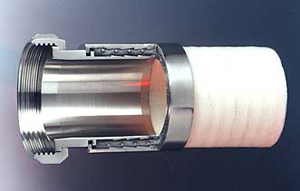

・NRS圧着継手（標準）
NRS圧着継手は、ノンリテンションシステムの略称で、液溜まりのない構造です。ホース抜け防止や漏れのないシールが可能です。

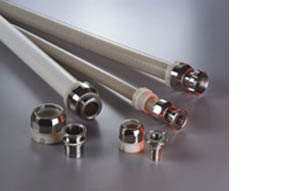

・MSP再利用継手
MSP再利用継手は、GSI 75 NT/NTP専用の組立式の継手で、専用工具で簡単に脱着できます。ホース交換時に継手部分を再利用することができます。
| ホース 呼び径 ND |
標準継手 へルール サイズ |
ホース 内径 （mm） |
ホース 外径 （mm） |
使用圧力 （MPa） |
破裂圧力 （MPa） |
曲率半径 （mm） |
| 10 | 8 A 標準（3A規格1/2"） | 10 | 19.5 | 2.0 | 8.0 | 35 |
| 13 | 10 A 標準 | 13 | 23 | 2.0 | 8.0 | 50 |
| 16 | 15 A 標準（3A規格3/4"） | 16 | 27 | 2.0 | 8.0 | 60 |
| 20 | （15 A・1 S） | 20 | 31 | 2.0 | 8.0 | 70 |
| 25 | 1 S 標準 | 25 | 37.5 | 1.2 | 4.8 | 100 |
| 32 | （1.5 S） | 32 | 45 | 1.2 | 4.8 | 115 |
| 38 | 1.5 S 標準 | 38 | 51.5 | 1.2 | 4.8 | 120 |
| 51 | 2 S 標準 | 51 | 65 | 1.2 | 4.8 | 190 |
| 63 | 2.5 S 標準 | 63 | 78 | 1.0 | 4.0 | 230 |
| 76 | 3 S 標準 | 76 | 91 | 0.8 | 3.2 | 300 |
| 102 | 4 S 標準 | 102 | 118 | 0.6 | 2.4 | 420 |
■価格について
・ホースの長さ・本数、継手の種類、継手の表面仕上げにより異なりますので、都度お見積いたします。
■納期について
・ホースの呼び径によって国内在庫の有無が異なりますのでお問い合わせください。
・国内在庫品の場合は、7～14日。非在庫品は、約30日です。
■販売価格と納期につきまして、詳しくはお問合せください。
