Sanitary flexible hose
サニタリーフレキシブルホース
POLYTECHSanitary flexible hose

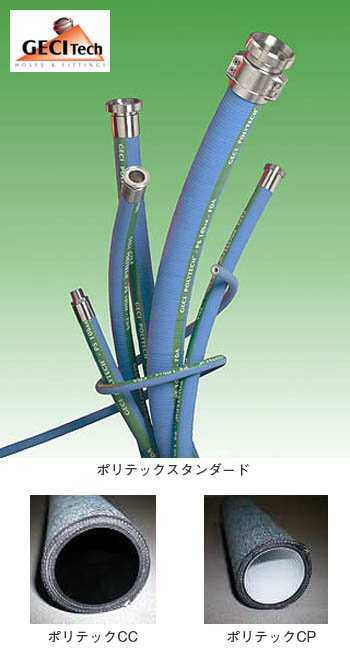

PFAホース “ポリテック”（スタンダード・ CC・ CP）サニタリーフレキシブルホース
○製薬・食品・飲料・化粧品・化成品などの送液に最適です。
○FDA 21CFR177.1550, USP classⅥに適合しています。(CCはFDA 21CFR177.1550のみ)
○CCとCPはATEXに適合しており、帯電防止効果はCCがR≤105Ω、CPがR≤106Ωです。
○ゴム臭やホースを介した移り香が低減できます。
○従来のストレートPTFEホースと比べて非常に柔軟性に優れています。
○外装はEPDM ゴムで耐薬品性に優れています。
○最長20mまで製作可能です。
ホース仕様
●接液部材質：PFA
●補強材：補強ブレード繊維＋ワイヤー
●外装表面：エチレンプロピレンゴム
●使用温度範囲：－30℃～130℃
●最高使用温度：150℃ 30分以内(CCとCPは135℃ 20分以内)
●減圧使用：バキューム90％
継手（両端部）
●継手仕様： NRS圧着継手（標準）、再利用継手
●標準継手：ISO10A～4Sへルール、3A規格1/2"～3/4"
●材質：SUS316L相当（標準）
ホース両端部は、標準のヘルール以外の規格でも製作可能です（NRS圧着継手のSMS、DIN、RJT、IDFナット、カムロック等）。
90°エルボ、異径レデューサー継手などもございます。
■POLYTECH には、NRS圧着継手（標準）と再利用継手が装着できます。
・NRS圧着継手（標準）
NRS圧着継手は、ノンリテンションシステムの略称で、液溜まりのない構造です。ホース抜け防止や漏れのないシールが可能です。
・再利用継手
再利用継手は二分割のカバーでホースを挟み込むタイプの組立式の継手で、特殊工具を使わずに簡単に脱着できます。ホース交換時に継手部分を再利用することができます。
| ホース 呼び径 ND |
標準継手 へルール サイズ |
ホース 内径 （mm） |
ホース 外径 （mm） |
使用圧力 （MPa） |
破裂圧力 （MPa） |
曲率半径 （mm） |
減圧 （bar） |
重量 （Kg/m） |
| 13 | 10 A ・3A規格1/2" | 13 | 26 | 1.0 | 3.0 | 55 | 0.9 | 0.58 |
| 16 | 15 A | 16 | 29 | 1.0 | 3.0 | 70 | 0.9 | 0.66 |
| 19 | 1 S・3A規格3/4" | 19 | 32 | 1.0 | 3.0 | 90 | 0.9 | 0.78 |
| 25 | 1 S | 25 | 39 | 1.0 | 3.0 | 130 | 0.9 | 0.95 |
| 32 | － | 32 | 46 | 1.0 | 3.0 | 180 | 0.9 | 1.15 |
| 38 | 1.5 S | 38 | 52 | 1.0 | 3.0 | 240 | 0.9 | 1.40 |
| 51 | 2 S | 51 | 66.5 | 1.0 | 3.0 | 290 | 0.9 | 2.00 |
| 63 | 2.5 S | 63 | 79.5 | 1.0 | 3.0 | 375 | 0.9 | 2.85 |
| 76 | 3 S | 76 | 94 | 1.0 | 3.0 | 500 | 0.9 | 3.36 |
| 100 | 4 S | 100 | 118 | 1.0 | 3.0 | 600 | 0.9 | 5.00 |
■価格について
・ホースの長さ・本数、継手の種類、継手の表面仕上げにより異なりますので、都度お見積いたします。
■納期について
・ホースの呼び径によって国内在庫の有無が異なりますのでお問い合わせください。
・国内在庫品の場合は、7～14日。非在庫品は、約30日です。
■販売価格と納期につきまして、詳しくはお問合せください。
