Sanitary flexible hose
サニタリーフレキシブルホース

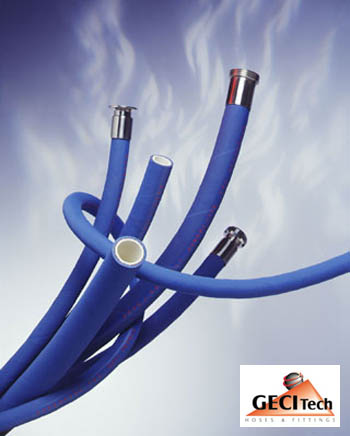

VAPROCESSSanitary flexible hose
EPDMホース “バープロセス”サニタリーフレキシブルホース
○製薬・化粧品・化成品などに使用する蒸気ラインに最適です。
○FDA 21CFR177.2600に適合しています。
○外装は丈夫な布地仕上げになっております。
ホース仕様
●接液部材質：EPDM
●補強材：補強ブレード繊維
●外装表面：NBR/PVCゴム
●使用圧力：0.7MPa（170℃）
●使用温度範囲：－40℃～170℃
継手（両端部）
●継手仕様： NRS圧着継手（標準）、再利用継手
●標準継手：ISO10A～3Sへルール
●材質：SUS316L相当（標準）
ホース両端部は、標準のヘルール以外の規格でも製作可能です（NRS圧着継手のSMS、DIN、RJT、IDFナット、カムロック等）。
90°エルボ、異径レデューサー継手などもございます。
■VAPROCESS には、NRS圧着継手（標準）と再利用継手が装着できます。
・NRS圧着継手（標準）
NRS圧着継手は、ノンリテンションシステムの略称で、液溜まりのない構造です。ホース抜け防止や漏れのないシールが可能です。

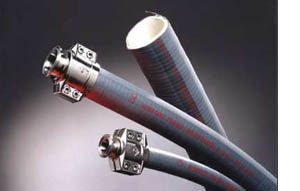

・再利用継手
再利用継手は二分割のカバーでホースを挟み込むタイプの組立式の継手で、特殊工具を使わずに簡単に脱着できます。ホース交換時に継手部分を再利用することができます。
| ホース 呼び径 ND |
標準継手 へルール サイズ |
ホース 内径 （mm） |
ホース 外径 （mm） |
使用圧力 （MPa） |
破裂圧力 （MPa） |
曲率半径 （mm） |
重量 （Kg/m） |
| 13 | 10 A | 13 | 23 | 0.7 | 7 | 130 | 0.42 |
| 16 | 15 A | 16 | 28 | 0.7 | 7 | 160 | 0.50 |
| 19 | － | 19 | 31 | 0.7 | 7 | 190 | 0.63 |
| 25 | 1 S | 25 | 39 | 0.7 | 7 | 250 | 0.88 |
| 32 | － | 32 | 46 | 0.7 | 7 | 320 | 1.20 |
| 38 | 1.5 S | 38 | 54 | 0.7 | 7 | 380 | 1.63 |
| 51 | 2 S | 51 | 67 | 0.7 | 7 | 510 | 2.12 |
| 63 | 2.5 S | 63 | 84 | 0.7 | 7 | 630 | 2.55 |
| 76 | 3 S | 76 | 97 | 0.7 | 7 | 760 | 3.40 |
■価格について
・ホースの長さ・本数、継手の種類、継手の表面仕上げにより異なりますので、都度お見積いたします。
■納期について
・ホースの呼び径によって国内在庫の有無が異なりますのでお問い合わせください。
・国内在庫品の場合は、7～14日。非在庫品は、約30日です。
■販売価格と納期につきまして、詳しくはお問合せください。
