サニタリー継手・配管 PLUS+ カスタマイズ導入事例 #02

BTS-075(S)・サイクロン(S) 4Sヘルール×フランジ型

カスタマイズポイント

  • 蓋をサイクロン形状に加工し、側面吸引口と高耐圧フランジを装備したカスタム仕様で吸引性能と接続性を強化

標準仕様

  • BTS-075

納入先

  • 製鉄メーカー様
-図面画像からPDF図面が新しいタブで開きます-

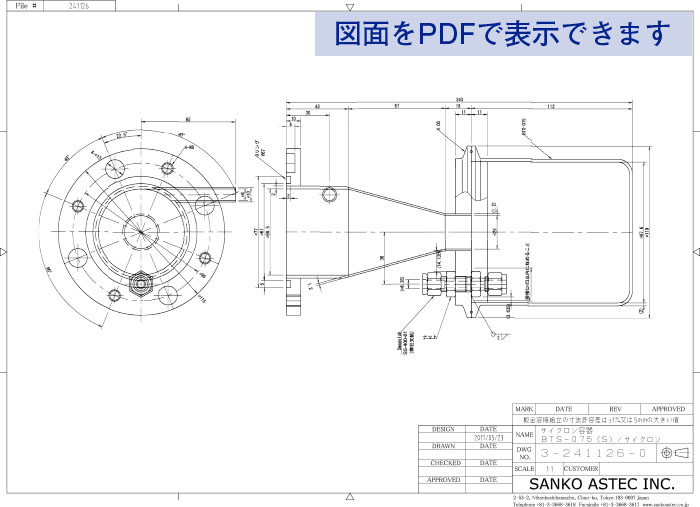

4Sサイクロンカスタム仕様 図面

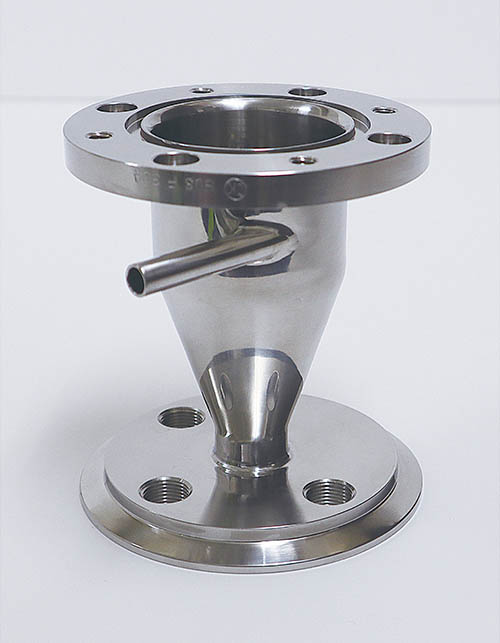

サイクロン側面に吸引口を設置した高性能4Sサイクロンのカスタム設計
4Sサイクロン 側面吸引口 カスタム外観写真

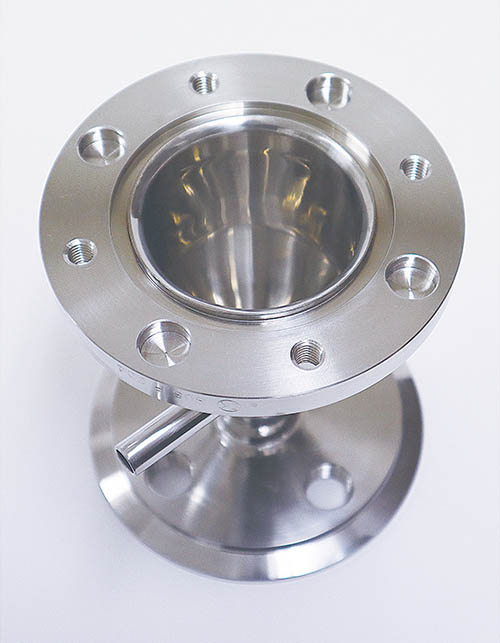

JIS5K32Aフランジ採用で高耐圧仕様に対応したカスタムサイクロン
4Sサイクロン JIS5K32Aフランジ 高耐圧仕様外観写真

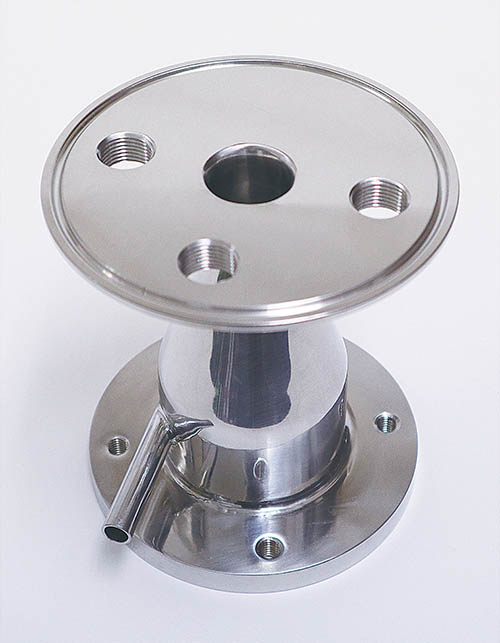

4Sヘルールキャップのカスタム加工接続部で接続性と密閉性を強化
4Sサイクロン ヘルールキャップカスタム加工 接続部写真
