圧力容器 加圧・減圧・真空 PLUS+ カスタマイズ導入事例一覧

圧力容器 加圧・減圧・真空 PLUS+ カスタマイズ導入事例 #37

PVOL-40-60(S) 短脚仕様加圧・安全装置付フランジオープン加圧容器

カスタマイズポイント

  • 脚部を短脚化し、耐食性の高いSUS316L材質にグレードアップ、キャスター取付座カバーを追加して衛生的・メンテナンス性向上
  • 蓋に加圧バルブ・圧力計・安全弁・流入口ホッパーなど多彩な機能パーツを搭載し、サニタリー性・操作性を強化
  • タンク底にTVCXボールバルブ+エルボ排出管を採用し、液排出・洗浄性を大幅に向上

標準仕様

納入先

  • 製薬・医薬品メーカー 様
-図面画像からPDF図面が新しいタブで開きます-
フランジオープン加圧容器 PVOL-40-60(S) SUS316L仕様 図面 PDF

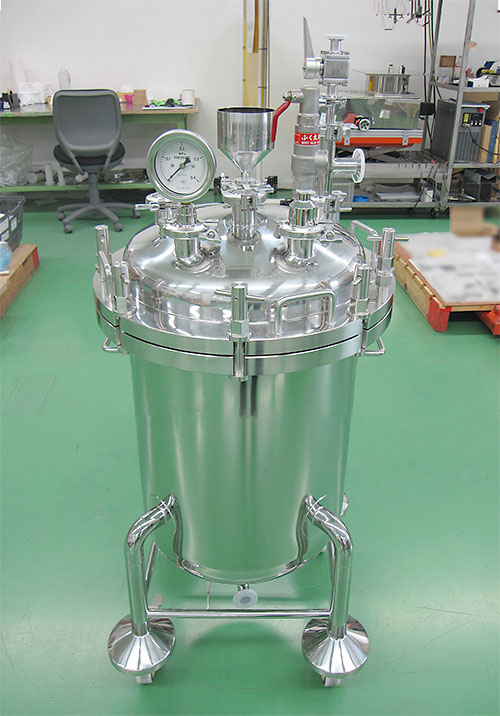

耐食性SUS316L製フランジオープン加圧容器PVOL-40-60(S) 外観
フランジオープン加圧容器 PVOL-40-60(S) SUS316L仕様 外観

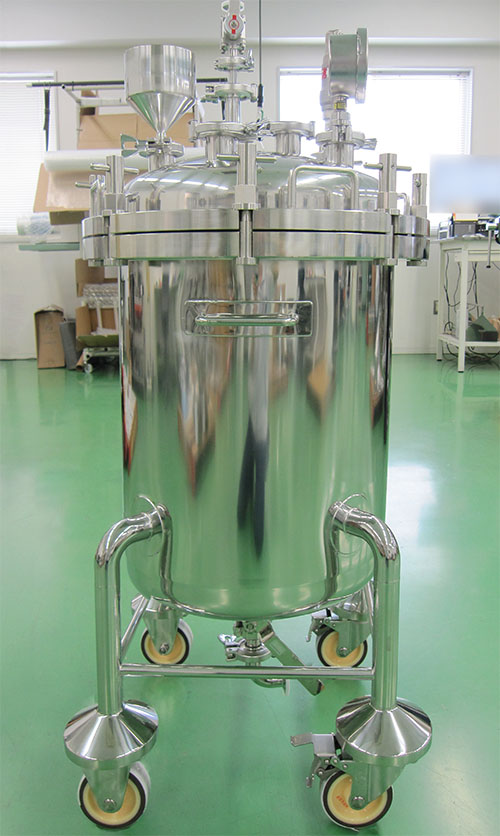

フランジオープン加圧容器PVOL-40-60(S) 側面(SUS316L材質)
フランジオープン加圧容器 PVOL-40-60(S) SUS316L仕様 側面

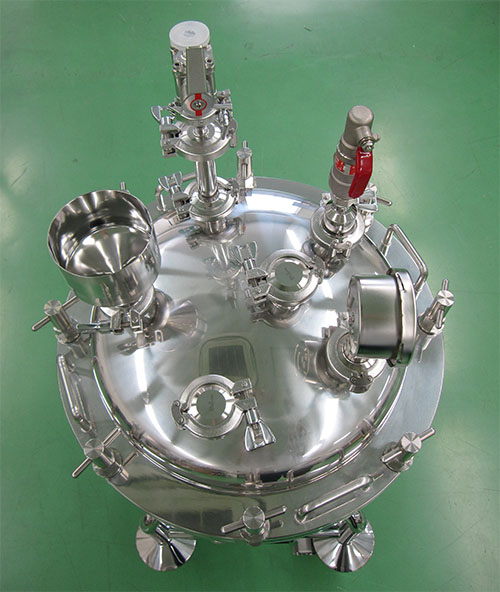

蓋に加圧バルブ・圧力計・安全弁・流入口ホッパー等を装備、サニタリー対応へルール仕様
フランジオープン加圧容器 蓋 加圧バルブ 圧力計 安全弁 流入口ホッパー搭載 サニタリー仕様

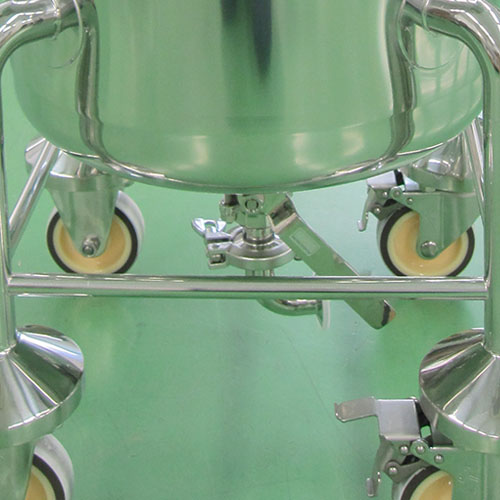

タンク底にボールバルブ(TVCX)・エルボ排出管付き排出構造
フランジオープン加圧容器 タンク底ボールバルブ TVCX エルボ排出管

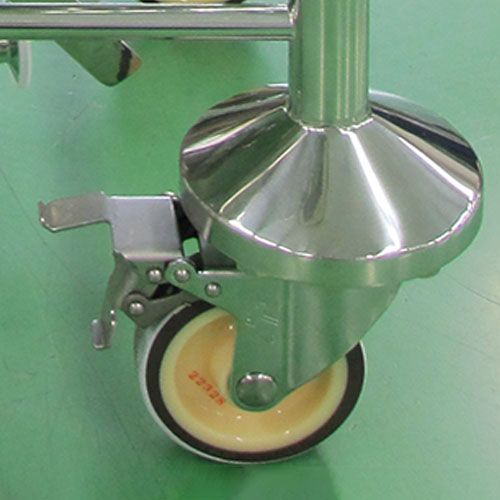

キャスター脚部にはキャスター取付座カバーを装備
フランジオープン加圧容器 キャスター脚部 キャスター取付座カバー装備
