  4. 温調ジャケット容器 #27
 4

温調ジャケット容器 PLUS+ カスタマイズ導入事例一覧

温調ジャケット容器 PLUS+ カスタマイズ導入事例 #27

HTFJ-CTH-30(S) 攪拌機接続ヘルール付ジャケットホッパー攪拌容器

カスタマイズポイント

  • ホッパー角度のカスタマイズで流動性や排出性を最適化
  • 攪拌機接続用ヘルール(補強板付)を蓋に設置し、多様な攪拌機器と柔軟に連結可能
  • 設置用ブラケットを追加し、装置への固定・組み込みを容易に対応

標準仕様

  • ホッパー角度変更、蓋ヘルール取付(補強板)、設置用ブラケットの取付

納入先

  • 攪拌機器メーカー 様
-図面画像からPDF図面が新しいタブで開きます-

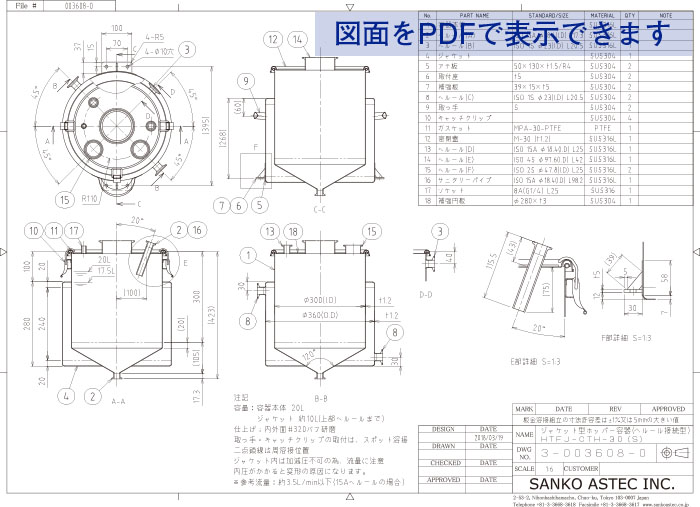

攪拌機接続ヘルール付ジャケットホッパー攪拌容器 図面

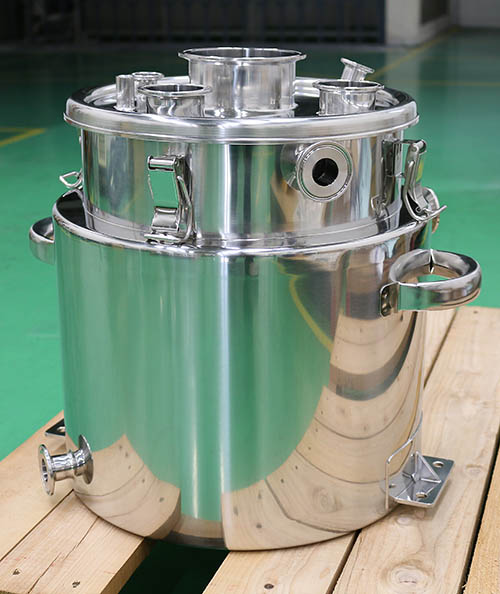

ブラケット付きジャケットホッパー攪拌容器の外観
攪拌機接続ヘルール付ジャケットホッパー攪拌容器 外観写真1

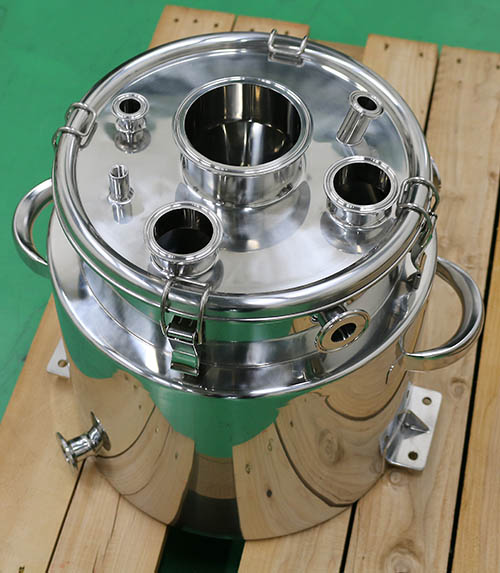

攪拌機接続用ヘルール部分
攪拌機接続ヘルール付ジャケットホッパー攪拌容器 外観写真2

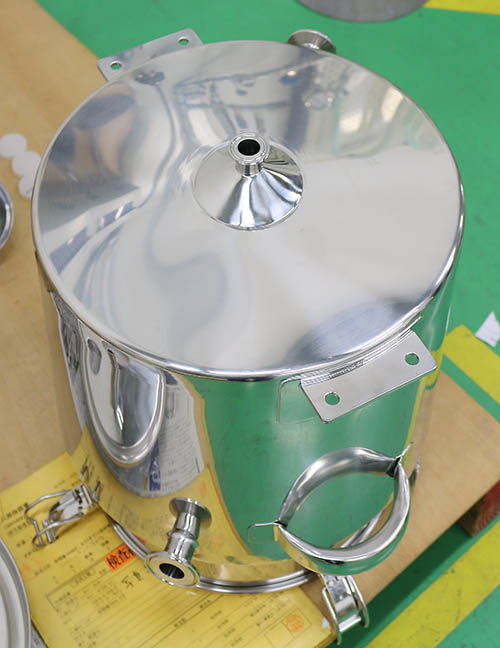

ジャケットホッパー容器の底面形状
攪拌機接続ヘルール付ジャケットホッパー攪拌容器 底面外観写真
