機能別プロセス容器 PLUS+ カスタマイズ導入事例一覧

機能別プロセス容器 PLUS+ カスタマイズ導入事例 #48

HTF-CTH-30(S) ディスペンサー用カスタムホッパー容器

カスタマイズポイント

  • 底部に特殊差込ノズルと設置座を追加し、ディスペンサー装置との接続性と安定性を強化
  • 蓋へ特殊ノズル用の穴あけ加工・高さ変更など用途に合わせたカスタム設計

標準仕様

納入先

  • 機械系商社 様
-図面画像からPDF図面が新しいタブで開きます-

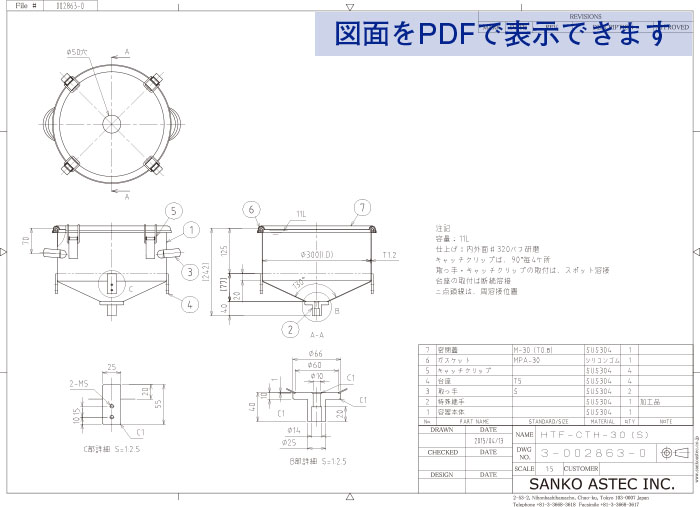

ディスペンサー用カスタムホッパー型ステンレス容器 図面・外形寸法

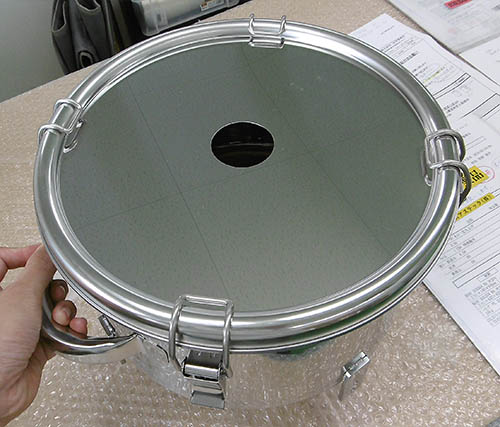

特殊ノズル用に蓋へ穴あけ加工を施したディスペンサー用ホッパー容器
特殊ノズル用蓋穴あけ加工 ディスペンサー用カスタムホッパー型ステンレス容器 外観写真

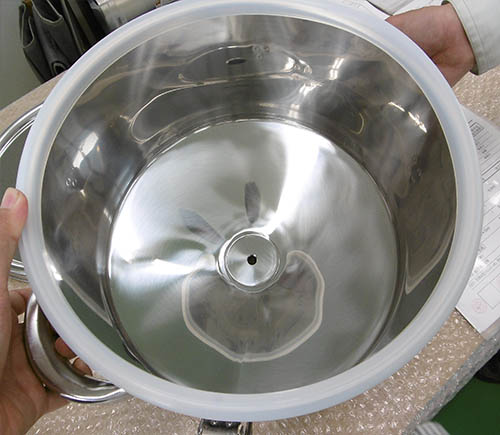

特殊ノズルを内面に取り付けたホッパー容器構造
内面特殊ノズル取付 ディスペンサー用カスタムホッパー型ステンレス容器 外観写真

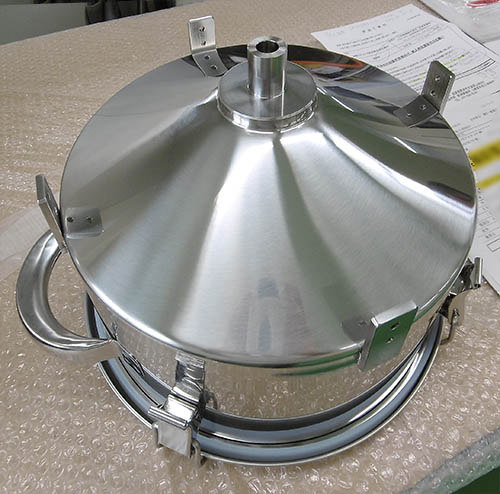

容器固定用ブラケットを装備したカスタムホッパー容器
固定用ブラケット付きディスペンサー用カスタムホッパー容器 外観写真

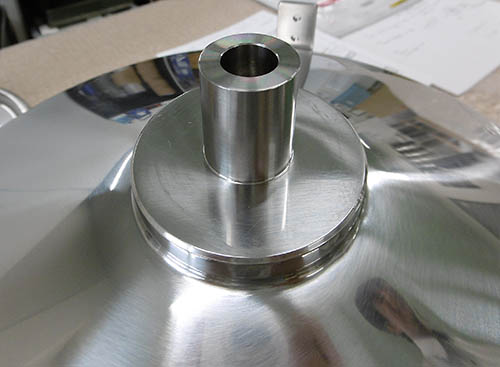

特殊ノズル部分の拡大詳細画像
特殊ノズル拡大 ディスペンサー用カスタムホッパー容器 部品写真
