カスタム容器・コンビネーション容器 導入事例アーカイブ

汎用容器 カスタマイズ #08

製品名:容器側面流入ノズル付きクリップ密閉容器

型式:CTH-39(S)

標準容器:CTH クリップ密閉容器

カスタム:流入ノズル(片ヘルールスイープエルボ)、高さ変更、蓋コの字取っ手

コンビネーション:--

納入先:食品系エンジニアリング様

-図面画像からPDF図面が新しいタブで開きます-

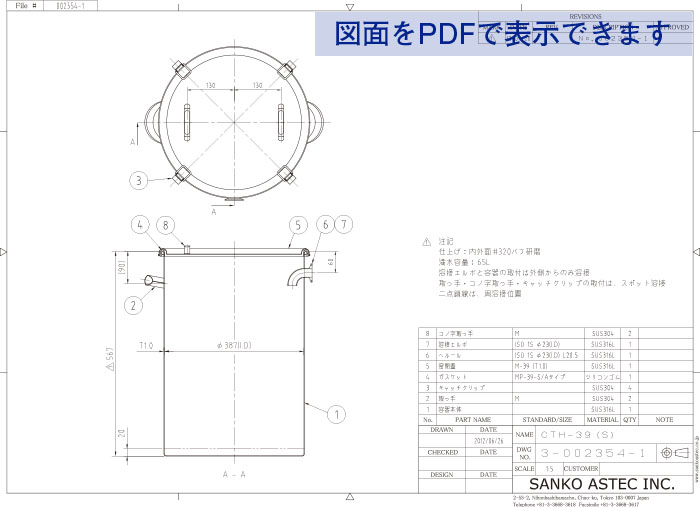

容器側面流入ノズル付きクリップ密閉容器 図面

容器側面にヘルール付スイープエルボを取付

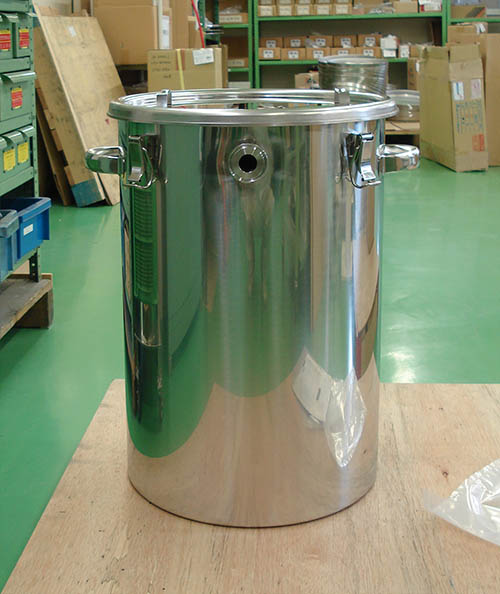

容器側面流入ノズル付きクリップ密閉容器 1

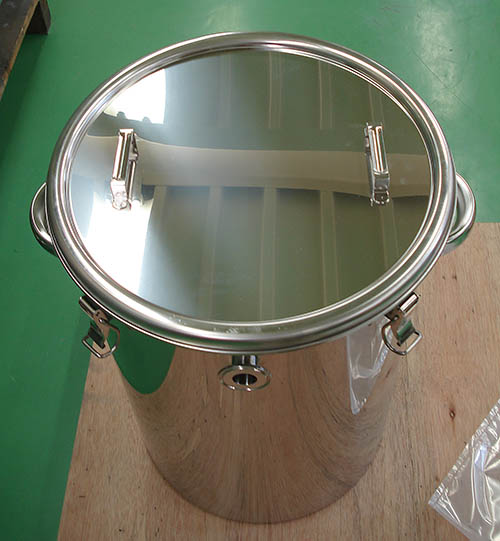

蓋にコの字取っ手を取付

容器側面流入ノズル付きクリップ密閉容器 2

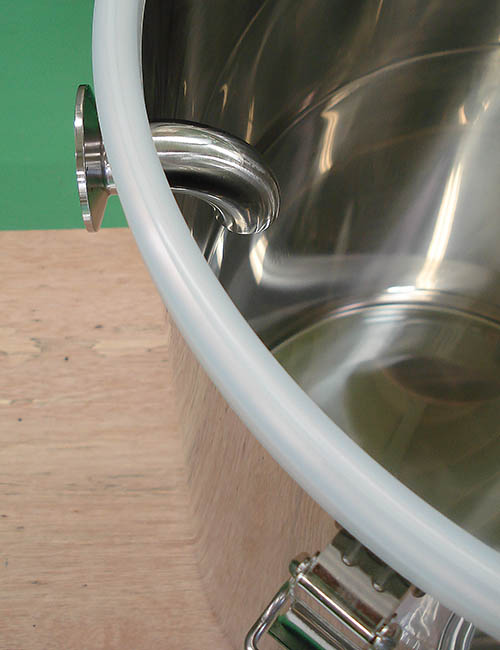

ヘルール付スイープエルボから液体を投入

容器側面流入ノズル付きクリップ密閉容器 3
